Gigabyte z97x Gaming 5 ana kart incelemesi

Paylaş.

z97 intel son chi pset destekli fiyat performans yaptığım analizlerde almayı düşünüp aldığım bir nakaratı inceliyoruz. 1150 soket

yeni gelen özellikler m2sata SSD girişi ile 10 gb hız geliyor sata 3 lerde olan 7 gb birazdaha hızlandırılmışı.

express sata denilen sata 3.2  alternatif olarak 16 gb lik bir kullanım geliyor bu porttan birtane destekliyor m2sata ile paralel olan bu çıkıştan birini kullanmak lazım öncelik m2satanın. asus deluxe modellerinde yaptığı ses kartını ana karttan izole etme olayı buradada mevcut.

oyun ana kartı olduğu için super bir network performans ethernet kartı ile killer özelliği geliyor creative ses codecleri ile kaliteli ses desteği geliyor. mükemmel ekolaayzer yazılım desteği. 4K vide codec desteği var.  Oyun odaklı üretilen bir kart olduğundan  mause hassasyeti için özel yazılımalar ve network oyunları için performans odaklı. birde ekranda göz yormayan mode desteği var.

öne çıkan özellikler

Supports 4th and 5th Generation Intel® Core™ processors
Creative SoundBlaster X-Fi MB3 gaming audio suite
Audio Noise Guard with LED path lighting
Gold plated display and audio ports
High end Nichicon audio capacitors
Realtek ALC1150 115dB SNR HD Audio with Built-in rear audio amplifier
Killer™ E2200 gaming networking platform
Extreme multi graphics support
SATA Express support for 10 Gb/s data transfer
M.2 for SSDs drives with up to 10 Gb/s data transfer
Long lifespan Durable Black Solid caps
APP Center including EasyTune™ and Cloud Station™ utilities
GIGABYTE UEFI DualBIOS™





 Teknik özellikler

İşlemci
  1. Support for Intel® CoreT i7 processors/Intel® CoreT i5 processors/ Intel® CoreT i3 processors/Intel® Pentium® processors/Intel® Celeron® processors in the LGA1150 package
  2. L3 önbelleği, kullanılan işlemciye bağlı olarak değişir
  3. Daha fazla bilgi için lütfen “İşlemci Destek Listesi”‘ne bakınız.
Yongaseti
  1. Intel® Z97 Express Chipset
Bellek
  1. 32 GB sistem hafızasına kadar 4 x DDR3 DIMM soket desteği
  2. *Windows 32-bit işletim sistemi limitlemelerine göre, 4GB fiziksel hafıza indirimlerine kadar, gerçek hafıza büyüklüği görüntüsü fiziksel hafıza indirimlerinden daha az büyüklükte olmaktadır.
  3. Çift kanal bellek mimarisi
  4. Support for DDR3 3200(O.C.) / 3100(O.C.) / 3000(O.C.) / 2933(O.C.) / 2800(O.C.) / 2666(O.C.) / 2600(O.C.) / 2500(O.C.) / 2400(O.C.) / 2200(O.C.) / 2133(O.C.) / 2000(O.C.) / 1866(O.C.) / 1800(O.C.) / 1600 / 1333 MHz memory modules
  5. ECC olmayan bellek modüllerini destekler
  6. Extreme Memory Profile (XMP) bellek modülleri desteği
*Daha fazla bilgi için “Bellek Destek Listesini” ziyaret ediniz.
Dahili Grafik Birleşik Grafik İşlemcileri:

  1. Maximum shared memory of 512 MB
  2. Support for up to 3 displays at the same time
  3. 1 x HDMI port, supporting a maximum resolution of 4096×2160@24Hz or 2560×1600@60Hz
    * Support for HDMI 1.4a version.
  4. 1 x DVI-D port, supporting a maximum resolution of 1920×1200@60Hz
    * The DVI-D port does not support D-Sub connection by adapter.
  5. 1 x D-Sub port, supporting a maximum resolution of 1920×1200@60Hz
Ses Desteği
  1. Support for Sound Blaster X-Fi MB3
  2. Realtek® ALC1150 codec
  3. S/PDIF Çıkış Desteği
  4. 2/4/5.1/7.1-kanal
  5. HD Ses Desteği
LAN
  1. 1 x Qualcomm® Atheros Killer E2201 LAN chip (10/100/1000 Mbit) (LAN1)
Genişleme Yuvaları
  1. 1 x PCI Express x16 slot, running at x4 (PCIEX4)
    * The PCIEX4 slot shares bandwidth with all PCI Express x1 slots. All PCI Express x1 slots will become unavailable when a PCIe x4 expansion card is installed.
    * When installing a x8 or above card in the PCIEX4 slot, make sure to set PCIE Slot Configuration in BIOS Setup to x4. (Refer to Chapter 2, “BIOS Setup,” “Peripherals,” for more information.)
    (The PCIEX16 and PCIEX8 slots conform to PCI Express 3.0 standard.)
  2. 1 x PCI Express x16 yuva, x8 modunda çalışır (PCIEX8)* PCIEX8 yuva ile PCIEX16 yuva bant genişliğini paylaşır. PCIEX8 yuva kullanıldığında PCIEX16 yuva x8 modunda çalışır.
  3. 1 x PCI Ekspres x16 yuva, x16 modunda çalışır (PCIEX16)
    * Eğer yalnızca tek bir PCI Ekspres grafik kartı kullanılacaksa; optimum performans için bu kartı, PCIEX16 grafik yuvasına taktığınızdan emin olun.
  4. 3 x PCI Ekspres x1 slot
    (PCIEX4 ve PCI Ekpress x1 slotları, PCI Ekpress 2.0 standardına uyumludur.)
  5. 1 x PCI slot
Çoklu Grafik Teknolojisi
  1. Support for 3-Way/2-Way AMD CrossFireT/2-Way NVIDIA® SLIT Technology
Depolama Ara yüzü Yongaseti:

  1. 6 x SATA 6Gb/s connectors
    (M.2, SATA Express, and SATA3 4/5 connectors can only be used one at a time. The SATA3 4/5 connectors will become unavailable when an M.2 SSD is installed.)
  2. (Socket 3, M key, type 2242/2260/2280 SATA & PCIe SSD support)
  3. 1 x M.2 PCIe connector
  4. 1 x SATA Express connector
  5. RAID 0, RAID 1, RAID 5, ve RAID 10 için Destek
USB Yongaseti:

  1. 8 USB 2.0/1.1 ports (4 ports on the back panel, 4 ports available through the internal USB headers)
  2. 6 USB 3.0/2.0 ports (4 ports on the back panel, 2 ports available through the internal USB header)
Dahili G/Ç Bağlantı Noktaları
  1. 1 x M.2 PCIe connector
  2. 1 x SATA Express connector?
  3. 1 x su soğutmalı fan başlığı (CPU_OPT)
  4. 1 x Trusted Platform Modul (TPM) başlığı
  5. 6 x SATA 6Gb/s connectors
  6. 1 x S/PDIF Çıkış başlığı
  7. 1 x Clear CMOS bağlayıcı teli
  8. 1 x Seri port konnektörü
  9. 2 x USB 2.0/1.1 konnektörü
  10. 1 x USB 3.0/2.0 konnektörü
  11. 1 x Ön panel ses konnektörü
  12. 1 x 24-pin ATX ana güç konnektörü
  13. 1 x Ön panel konnektörü
  14. 1 x CPU Fan konnektörü
  15. 3 x Sistem fanı bağlantı noktası
  16. 1 x 8-pin ATX 12V güç konnektörü

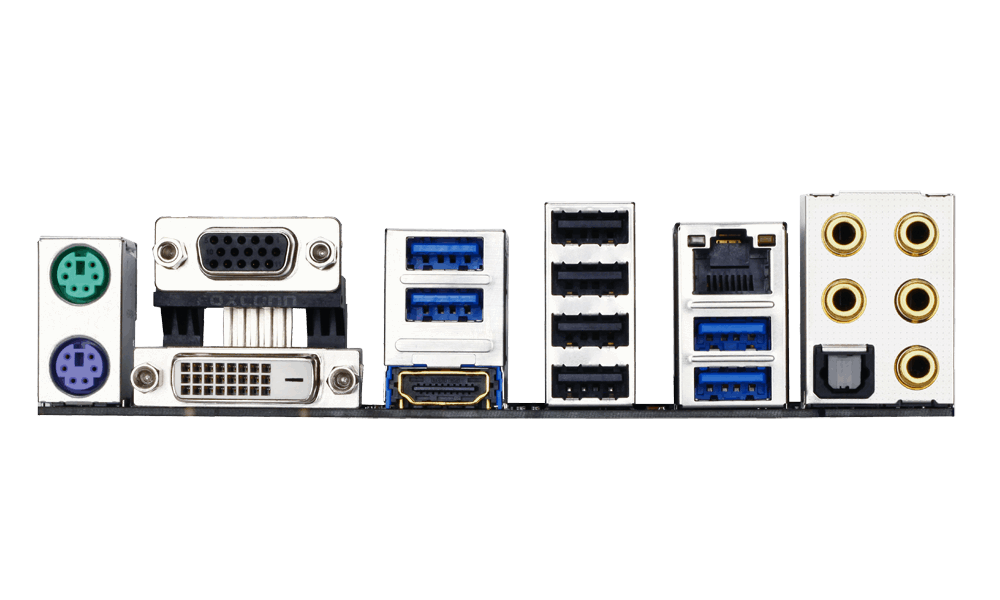

Arka Panel G/Ç
  1. 1 x optik S/PDIF Çıkış bağlayıcısı
  2. 4 x USB 2.0/1.1 ports
  3. 1 x RJ-45 bağlantı noktası
  4. 5 x ses prizi(Merkez/Subwoofer Hoparlör Çıkışı, Arka Hoparlör Çıkışı, Hat Girişi, Hat Çıkışı, Mic Girişi)
  5. 1 x DVI-D bağlantı noktası
  6. 1 x D-Sub bağlantı noktası
  7. 4 x USB 3.0/2.0 bağlantı noktası
  8. 1 x PS/2 klavye bağlantı noktası
  9. 1 x PS/2 fare bağlantı noktası
  10. 1 x HDMI bağlantı noktası
G/Ç Denetleyicisi
  1. iTE® I/O Kontrol Yongası
Donanım İzleme
  1. CPU/CPU OPT/Sistem fan hız kontrolü
  2. CPU/CPU OPT/Sistem fan hata uyarısı
  3. CPU/CPU OPT/Sistem fan hız algılayıcısı
  4. CPU/System/Chipset temperature detection
  5. *Fan Kontrol Hız Fonksiyonu yüklediğiniz soğutucuya göre değişkenlik gösterir.
  6. CPU/Sistem aşırı sıcaklık uyarısı
  7. Sistem voltaj belirleme
BIOS
  1. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
  2. Use of licensed AMI UEFI BIOS
  3. DualBIOST için Destek
  4. 2 x 64 Mbit flash
Diğer Özellikler
  1. Support for Smart Switch
  2. APP Merkezi Desteği
    * Ulaşılabilir uygulamalar, APP merkezindeki anakart modellerine göre değişebilir. Ayrıca, destek gören fonksiyonlarda modellere göre değişkenlik göstermektedir.
  3. Xpress Yükleme Desteği
  4. Q-Flash desteği
  5. Game Controller
  6. System Information Viewer
  7. Fast Boot
  8. Smart TimeLock
  9. USB Engelleyici
  10. EasyTune
  11. Support for Smart Recovery 2
  12. EZ Kurulum desteği
  13. On/Off Charge Desteği
  14. @BIOST
Hediye Yazılım
  1. Norton® Internet Security (OEM version)
  2. Intel® Smart Bağlantı Teknolojisi
  3. Intel® Rapid Start Teknolojisi
  4. Intel® Smart Response Teknolojisi
İşletim Sistemi
  1. Support for Windows 8.1/8/7
Form Faktör
  1. ATX Form Factor; 30.5cm x 22.5cm
Not
  1. Birçok donanım/yazılım satıcıları artık Win9X/ME/2000/XP sürücülerini desteklememektedir. Eğer sürücüler satıcılarda bulunmakta ise, GIGABYTE web sitesinden güncelleme yapabilirsiniz.
  2. Yonga seti üreticileri tarafından sağlanan farklı Linux destek şartlarından dolayı; lütfen Linux Driver’ını yonga seti üreticilerinin web sayfaları veya diğer web sayfalarından indiriniz.

http://www.tomshardware.com/reviews/ssd-recommendation-benchmark,3269.html#p6

http://www.tomshardware.com/reviews/mainstream-gaming-z97-motherboard,3824.html

http://www.tomshardware.co.uk/answers/id-2268118/10gb-sata3.html



kutu açılımı



Bios güncelleme   : http://www.gigabyte.com/products/product-page.aspx?pid=4953#bios

bios güncelleme kitapçığı : http://www.gigabyte.com/webpage/20/HowToReflashBIOS.html

Yosemite kurulumu
